Lyra.

Kenners weten het. Het Japanse merk Lyra maakt cartridges die tot de beste ter wereld behoren. Ontwerper van de Lyra cartridges is de Amerikaan Jonathan Carr. Het bedrijf is gevestigd in Tokio. Yoshinori Mishima is de meester-ambachtsman die de elementen bouwt en de productieafdeling leidt. Elk element uit de toplijn wordt door hem beluisterd en aangepast aan de hand van wat hij hoort. Lyra staat voor geavanceerde ontwerptechniek gecombineerd met Japans artisanaal vakmanschap.

Analogue Audio Products levert elementen van The Cartridge Man en Lyra, draaitafelarmen van Nottingham Analogue, Fletcher Audio, Hadcock en The Cartridge Man.

Lyra = MC!

Het pickup-elementje is een precisie-instrument. Je kunt het vergelijken met de lens van een mooie camera: als de lensdelen mooier geslepen zijn en nauwkeuriger en inventiever samengevoegd zijn, zal de foto van hogere kwaliteit zijn en meer analoog aan wat het menselijk oog ter plekke zag.

Zo is het ook met de kwaliteit van het element waarmee de grammofoonplaten kunnen worden afgespeeld: als het geheel van het element nauwkeuriger en geavanceerder is geconstrueerd, zal de weergave van de plaat veel realistischer, gedetailleerder en dynamischer zijn.

Doorontwikkelde techniek

De MC-elementen van het Japanse merk Lyra behoren tot de meest nauwkeurig gebouwde en meest doorontwikkelde elementen die er zijn. Er is geen bottleneck in de aftasting van de plaatgroef, of de ontwerpers van Lyra hebben er wel een oplossing voor gevonden en deze in één of meerdere van hun modellen toegepast.

Natuurlijk zijn ook de kwaliteit van de draaitafel en van de draaitafelarm van grote invloed. En als de afstelling uiteindelijk niet helemaal optimaal is, zal het mooiste elementje dit juist nog meer laten horen. Maar het zijn allemaal delen van het geheel waar de muziekliefhebber en deze importeur hun aandacht aan kunnen en moeten schenken.

Het Lyra-team heeft zoveel verbeteringen en vernieuwingen in hun MC's kunnen aanbrengen, dat voordelen van mm-elementen en voordelen van mc-elementen samenkomen en elkaar versterken:  een enorme dynamiek, een zeer hoog oplossend vermogen (je hoort meer detail en je hoort makkelijker de details), heel veel informatie in de uitersten van diep laag en ver doorlopend hoog, geen technische randjes meer, en een grote natuurlijkheid van klank.

Kostbaar

Het nadeel zit hem in de kosten. Om dit te kunnen bereiken werd de prijs aanzienlijk hoog. Maar zou je de Lyra kwaliteit willen en tegelijk niet al teveel willen uitgeven, dan is er een uitweg.

Neem een Nottingham Spacedeck met een Ace Space Arm en daarin de Lyra Delos. Het element is duurder dan de arm, maar de arm en de draaitafel zijn zo goed, dat nog steeds het geheel meer presteert dan de som der delen doet vermoeden. Het lijkt wel of de Lyra Delos en de Nottingham Space Arm voor elkaar gemaakt zijn, als waren ze samen ontwikkeld.

Het laagfundament van de combinatie is voor mij ongekend in deze prijsklasse. Ik durf te beweren dat er met bepaalde muziek zich als het ware landschappen van dynamisch en diep laag voor je neus ontwikkelen. Dit is een enorm spannende en intens leuke muzikale ervaring. Hoe is het mogelijk dat een mechanische aftasting van de plaatgroef zoveel informatie tegelijk uit de versterker plus luidsprekers kan laten rollen: diep laag, harde klappen op een drumstel inclusief basedrum en tegelijk subtiele bekkens of juist slagen daarop.

Lyra Delos

Lyra atlas in bedrijf
© Mr. Roy Gregory of hifi+ magazine

Vier modellen

Lyra heeft een programma met vier modellen. Oplopend in prijs zijn het Delos, Kleos, Etna en Atlas. Elk van deze modellen heeft een boron cantilever en een uitgekiende naaldvorm.

Waar andere merken beginnen met instapmodellen voor relatief lage prijzen, begint Lyra voor de Delos direct met een fors bedrag. Lyra's doel is duidelijk: geen concessies doen en ook in het basismodel al zoveel mogelijk kwaliteitsbepalende onderdelen, materialen en constructies integreren. Delos presteert al zo enorm goed, dat het kan concurreren met topmodellen van andere merken. En bij het luisteren vergeet de luisteraar wellicht dat het nog mooier kan.

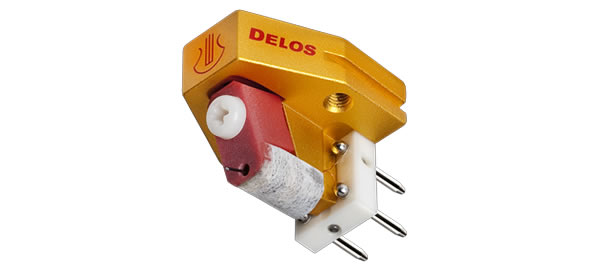

Lyra Delos

Lyra Delos element

Lyra Delos

Belangrijke kwaliteitsbepalende factoren van Delos zijn onder andere de 'new angle technology', een body dat is gegoten uit één stuk aluminium voorzien van een non-parallelle vorm voor minimale resonantie, een boron cantilever en een microridge stylus.

Over de 'new angle technology' hebben we een aparte toelichting geschreven.

> New Angle Technology

Specificaties:

  • Type: Medium weight, medium compliance, low-impedance moving coil cartridge
  • Naald: Namiki microridge line-contact nude diamond stylus (2.5um x 75um), surface-mounted
  • Cantilever systeem: Solid boron rod with short one-point wire suspension, directly mounted into cartridge body
  • Spoeltjes: 3-layer deep, 6N high-purity copper, square-shaped high-purity iron former, 6.3ohm self-impedance, 9.5uH inductance
  • Uitgangsspanning: 0.6mV@5cm/sec., zero to peak, 45 degrees (CBS test record, other test records may alter results)
  • Frequentiebereik: 10Hz ~ 50kHz
  • Kanaalscheiding: 30dB of beter bij 1kHz
  • Compliantie: ongeveer 12 x 10-6cm/dyne at 100Hz
  • Vertical Tracking Angle: 20 degrees
  • Cartridge body: One-piece machining from solid 6063 aluminum billet, partially non-parallel shaping, body threaded directly for mounting screws
  • Cartridge gewicht : 7.3g
  • Aanbevolen naaldkracht: 1.7g ~ 1.8g (bij voorkeur 1.75g)
  • Aanbevolen afsluitimpedantie bij aansluiten op MC phono input: 97.6ohm ~ 806ohm (bepalen met luistertesten of door volgen van de aanwijzingen in de uitgebreide gebruiksaanwijzing)
  • Aanbevolen afsluitimpedantie bij aansluiten step-up trafo: 5 ~15ohm (de uitgangen step-up trafo output moeten worden aangesloten op 10kohm ~ 47kohm MM-indien  mogelijk met een korte kabel met een lage capaciteit)
  • Aanbevolen toonarmen: hoge kwaliteitsarmen met eenpuntslagering of een tangentiale toonarm. De toonarm moet VTA-instelbaar zijn en een instelbare dwarsdrukcompensatie hebben.

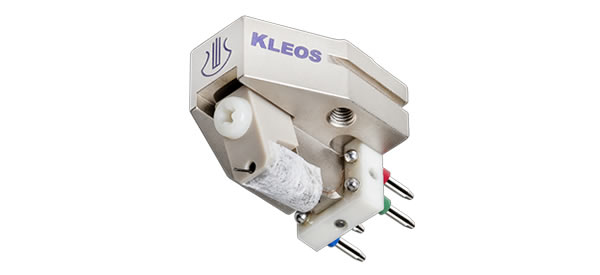

Lyra Kleos

Het MC-element Kleos is gebaseerd op de 'New Angle Technology' van Lyra. Hiermee wordt door betere uitlijning van de werkende onderdelen een optimale prestatie verkregen. De body is gemaakt van een aluminium legering die ook bij vliegtuigen gebruikt wordt. Samen met de non-parallelle verhoudingen zorgt dit voor optimale resonantiebeperking.

Kleos is volledig met de hand gemaakt en heeft een 'contact line stylus' die volledig Lyra-designed is. De contacten zijn platina plated. Dit zorgt voor een uitermate lage ruisvloer. Spoorvolging, oplossend vermogen, dynamisch bereik en explosieve transiënten zijn onnavolgbaar goed. Een warmere en natuurlijker tonale balans zijn eigenschappen die bij veel mc-elementen een beetje ontbreken. Zo niet bij Kleos die op alle kritische punten beter presteert dan menig duurder element van andere merken.

De Kleos is niet alleen volledig handgemaakt, maar elk nieuw Kleos element wordt door 'meester-cartridgebouwer' Yoshinora Mishima beluisterd en 'gevoiced'.

> New Angle Technology

Specificaties:

  • Type: Medium weight, medium compliance, low-impedance moving coil cartridge
  • Naald: Lyra designed long footprint variable radius line contact nude diamond (3um x 70um), slot mounted.
  • Cantilever systeem: Solid boron rod with short one-point wire suspension, directly mounted into cartridge body
  • Spoeltjes: 2-layer deep, 6N high-purity copper, square-shaped chemically purified high purity iron former, 5.4ohm self-impedance, 9.0uH inductance
  • Uitgangsspanning: 0.5mV@5cm/sec., zero to peak, 45 degrees (CBS test record, other test records may alter results)
  • Frequentiebereik: 10Hz ~ 50kHz
  • Kanaalscheiding: 35dB of beter bij 1kHz
  • Compliantie: ongeveer 12 x 10-6cm/dyne at 100Hz
  • Vertical Tracking Angle: 20 degrees
  • Cartridge body: One-piece machining from solid 7075 aluminum billet, partially non-parallel shaping, body threaded directly for mounting screws
  • Cartridge gewicht : 8.8g
  • Aanbevolen naaldkracht: 1.65g ~ 1.75g (bij voorkeur 1.72g)
  • Aanbevolen afsluitimpedantie bij aansluiten op MC phono input: 95.3ohm ~ 816ohm (bepalen met luistertesten of door volgen van de aanwijzingen in de uitgebreide gebruiksaanwijzing)
  • Aanbevolen afsluitimpedantie bij aansluiten step-up trafo: 5 ~15ohm (de uitgangen step-up trafo output moeten worden aangesloten op 10kohm ~ 47kohm MM-indien  mogelijk met een korte kabel met een lage capaciteit)
  • Aanbevolen toonarmen: hoge kwaliteitsarmen met eenpuntslagering of een tangentiale toonarm. De toonarm moet VTA-instelbaar zijn en een instelbare dwarsdrukcompensatie hebben.

Lyra Kleos

Lyra Kleos

Lyra Etna Lambda

Lyra Etna

Lyra etna lambda

De Lyra Etna is te omschrijven als een "New Angle, asymmetrisch, multi-materiaal model". Wat New Angle inhoudt, is hieronder uiteengezet.

De asymmetrische opbouw met verschillende materialen zie ik ook bij de draaitafelontwerpen van Tom Fletcher en de luidsprekers van Diapason (elders op deze website). Het doel is het vermijden van ongewenste resonanties die fasegedrag, harmonische opbouw en natuurlijke klank van de muziek negatief beïnvloeden. We noemen dit ook wel "een neutraal geluid". Muziek is nu eenmaal resonantie. Men zou kunnen zeggen: gecontroleerde resonantie. Gelijkvormige vlakken resoneren vooral in één frequentie. En die nauwe resonantiefrequentie blijft lang hangen. Bij asymmetrische vlakken is de resonantie verdeeld over een breder frequentiepatroon en is sneller uitgewerkt.

Het ontwerpdoel van de Etna was om zo dicht mogelijk te komen bij de prestaties van de Atlas, maar voor een aanzienlijk lagere prijs. De voorganger van de Etna was de Titan. De Etna moest beter worden dan de Titan en zoveel mogelijk Atlas-kwaliteiten hebben.

Kijk verder bij

> New Angle Technology
> Resonantie en materiaalkeuze
> Lambda Technology

Specificaties:

  • Type: Medium weight, medium compliance, low-impedance moving coil cartridge
  • Naald: Lyra designed long footprint variable radius line contact nude diamond (3um x 70um), slot mounted.
  • Cantilever systeem: Solid boron rod with short one-point wire suspension, directly mounted into cartridge body via high-pressure knife-edge system
  • Spoeltjes: 2-layer deep, 6N high-purity copper, square-shaped chemically purified high purity X-shaped former, 4,2ohm self-impedance, 11,0uH inductance
  • Uitgangsspanning: 0.56mV@5cm/sec., zero to peak, 45 degrees (CBS test record, other test records may alter results)
  • Frequentiebereik: 10Hz ~ 50kHz
  • Kanaalscheiding: 35dB of beter bij 1kHz
  • Compliantie: ongeveer 12 x 10 cm/dyne at 100Hz
  • Vertical Tracking Angle: 20 degrees
  • Cartridge body: Multi-material (titanium, duralumin, bronze, stainless steel) self-clamping construction with reduced-surface higher-pressure headshell contact area, predominantly non-parallel shaping, phase-interference resonance-controlling mechanisms, body threaded for mounting screws
  • Cartridge gewicht : 9,2g
  • Aanbevolen naaldkracht: 1.68g ~ 1.78g (bij voorkeur 1.72g)
  • Aanbevolen afsluitimpedantie bij aansluiten op MC phono input:  104ohm ~ 887ohm (bepalen met luistertesten of door volgen van de aanwijzingen in de uitgebreide gebruiksaanwijzing)
  • Aanbevolen afsluitimpedantie bij aansluiten step-up trafo: 5 ~15ohm (de uitgangen step-up trafo-output moeten worden aangesloten op 10kohm ~ 47kohm MM-indien  mogelijk met een korte kabel met een lage capaciteit)
  • Aanbevolen toonarmen: hoge kwaliteitsarmen met eenpuntslagering of een tangentiale toonarm. De toonarm moet VTA-instelbaar zijn en tevens een instelbare dwarsdrukcompensatie hebben.

Lyra Atlas Lambda

Kort samengevat is de Lyra Atlas een asymmetrisch model dat uit één stuk titanium bestaat en voorzien is van de New Angle technologie. Atlas is het vlaggenschip van Lyra. Het is 's werelds eerste asymmetrisch gevormd MC-element.

New Angle, nieuwe hoek dus, houdt in dat in rust, dus van de plaat af, de spoelen en aanverwante onderdelen niet de gewenste afspeelhoek innemen, maar spelend op de plaat wel. Bij de concurrentie is dit vrijwel altijd andersom.

De asymmetrische vorm van Atlas heeft het voordeel dat door het verbeterde resonantiegedrag er minder energie verloren gaat, muzikaal juist fasegedrag beter behouden blijft en bij de muziekweergave nog veel beter de oorspronkelijke natuurlijkheid van klank behouden blijft.
Op een aparte pagina op onze website heb ik dit apart toegelicht.

Dubbele magneet

Atlas maakt gebruik van een jukloos systeem met dubbele magneet. De cantilever is een met diamant bekleed boron staafje en de door Lyra ontworpen naald is te typeren als een line-contact stylus met variabele radius (grote straal 70 micrometer, kleine straal 3 micrometer, blokafmetingen 0,08 x 0,12 x 0,5 mm), de naald is gemonteerd in een sleuf die is bewerkt tot de voorkant van de cantilever. De cantilever-constructie is rechtstreeks in de titanium body gebouwd.

Net als bij de voorgangers Titan en Olympus, gebruikt de Atlas een monolithische body die zorgvuldig is gesneden uit een massief stuk titanium. De meeste oppervlakken van de Atlas zijn niet parallel aan elkaar. Dimensies worden vermeden als ze veelvouden zouden zijn van andere dimensies (vergelijk dit met de 'gulden snede', maar ook met de uitgekiende vorm van de Diapason luidsprekers Karis, Adamantes, Astera en Dynamis, alsook met de draaitafels van Fletcher Audio en Nottingham Analogue).

Samen met een resonantiecontrolesysteem worden resonanties zoveel mogelijk verdeeld, geremd en tegengegaan.

Lyra is ervan overtuigd dat de Atlas een belangrijke stap voorwaarts is in het compromisloos afspelen van elpees.

Kijk verder bij

> Resonantie en materiaalkeuze
> Lambda Technology
> New Angle Technology

Specificaties

  • Type: Medium weight, medium compliance, low-impedance moving coil cartridge
  • Naald: Lyra designed long footprint variable radius line contact nude diamond (3um x 70um), slot mounted.
  • Cantilever systeem: diamond coated solid boron with short one-point wire suspension, directly mounted into cartridge body via high-pressure knife-edge system
  • Spoeltjes: 2-layer deep, 6N high-purity copper, square-shaped chemically purified high purity X-shaped former, 4,2ohm self-impedance, 11,0uH inductance
  • Uitgangsspanning: 0.56mV@5cm/sec., zero to peak, 45 degrees (CBS test record, other test records may alter results)
  • Frequentiebereik: 10Hz ~ 50kHz
  • Kanaalscheiding: 35dB of beter bij 1kHz
  • Compliantie: ongeveer 12 x 10 cm/dyne at 100Hz
  • Vertical Tracking Angle: 20 degrees
  • Cartridge body: Bewerking uit één stuk van massief titanium, met een overwegend niet parallele en asymmetrische vorm, en een resonantiecontrolemechanisme met fase-interferentie en behuizing met schroefdraad in de body, voor de montageschroeven
  • Cartridge gewicht : 9,2g
  • Aanbevolen naaldkracht: 1.68g ~ 1.78g (bij voorkeur 1.72g)
  • Aanbevolen afsluitimpedantie bij aansluiten op MC phono input:  104ohm ~ 887ohm (bepalen met luistertesten of door volgen van de aanwijzingen in de uitgebreide gebruiksaanwijzing)
  • Aanbevolen afsluitimpedantie bij aansluiten step-up trafo: 5 ~15ohm (de uitgangen step-up trafo-output moeten worden aangesloten op 10kohm ~ 47kohm MM-indien  mogelijk met een korte kabel met een lage capaciteit)
  • Aanbevolen toonarmen: hoge kwaliteitsarmen met eenpuntslagering of een tangentiale toonarm. De toonarm moet VTA-instelbaar zijn

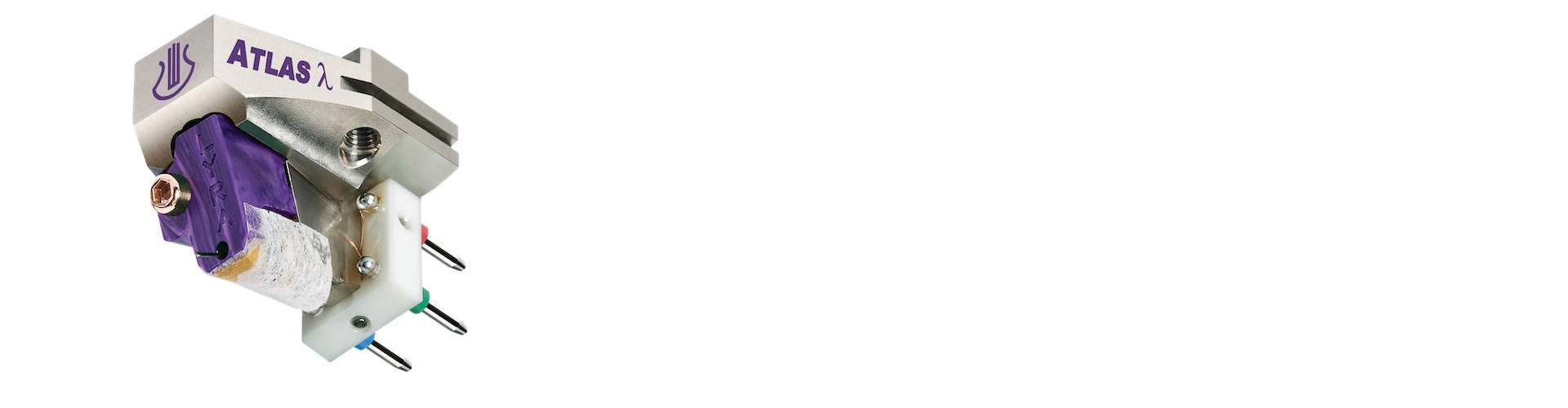

Lyra Atlas

Lyra Atlas lambda

Next level: Lambda, de upgrade

Lyra Lambda assortiment

Lyra lambda series

Lyra heeft het New Angle ophangingssysteem voor de cantilever nog verder verfijnd. Dit heeft geresulteerd in weer een unieke technische vooruitgang in de toch al zo ver doorontwikkelde Lyra cartridges. Lyra's voordurende onderzoek naar dempers en veersystemen heeft geleid tot het volgende niveau hoger in de vorm bvan een upgrade: Lambda.

Een belangrijk onderdeel van het New Angle systeem is de toepassing van taps toelopende dempers.
Lambda scheidt de taps toelopende dempers van de New Angle-patronen in platte elastomere schijven (met een dempende werking) en een extra ondersteunend 'kussen' dat dienst doet als een soort voorlaadelement voor de cantilever. De stabiliteit en de geluidstechnische prestaties zijn hierdoor aanzienlijk verbeterd.

Upgrade voor Lyra cartridges

Heeft u een Etna element en wilt u graag een upgrade naar ETNA Lambda? Dat is mogelijk tegen bijbetaling van 50% van de huidige nieuwprijs. Na inlevering van uw oude ETNA element, sturen wij deze naar Lyra in Japan. Daar wordt uw element helemaal uit elkaar gehaald. Alle slijtagegevoelige onderdelen zoals naald, cantilever, ophanging, enz. worden weggegooid. De overige onderdelen worden schoongemaakt, de oude print wordt verwijderd en er wordt een nieuwe zijdeprint met de Lamda letter aangebracht. Uw element krijgt alle nieuwe kleuren en is in feite een volledig nieuw Lyra element.

Natuurlijk geldt dit alles ook voor ATLAS > ATLAS Lambda. Voor vragen hierover kunt u ons een e-mail sturen.

Meer over de Lyra New Angle technologie

Een belangrijke factor voor een optimale werking van een MC-element bevindt zich in het hart van de cartridge.  Spoelen, magnetische circuits en de kern moeten tijdens het afspelen evenwijdig aan elkaar zijn. De meeste conventionele MC-elementen hebben deze evenwijdigheid in rust wel, maar bij het afspelen een afwijking van 3°. Dat komt omdat de naald op de plaat gaat rusten en de cantilever omhoog gaat en vrij komt. De VTA (Vertical Tracking Angle) wordt dan de gewenste 20°. Dit is de hoek die ook de snijbeitel bij het snijden van de plaat had.

In rust heeft de cantilever een VTA van 23° en op de plaat rustend heeft de cantilever een VTA van 20°. Door de constructie van de body van Lyra zullen bij het spelen de hoek tussen cantilever en magneten, spoelen en dempers exact 90° zijn. Dus juist tijdens het spelen is er de gewenste evenwijdigheid van de samenwerkende onderdelen. Met de arm van de plaat wijkt het 3° af van de ideale situatie.

Op de afbeelding is dit heel goed te zien. Links ziet u de Lyra opbouw en rechts de opbouw van conventionele elementen.

Lyra New Angle

LYRA NEW ANGLE toegelicht
  • Linksboven ziet u dat de Lyra-body een mechanische hoek maakt van 20° en dat de cantilever de rusthoek van 23° maakt. Het element hangt in rust boven de plaat. Magneten, dempers en spoelen staan scheef ten opzichte van elkaar.
  • Rechtsboven ziet u dat bij de conventionele body er een mechanische hoek van 23° is en dat ook de cantilever een rusthoek van 23° heeft. Magneten, dempers en spoelen staan loodrecht op elkaar. Dus een ideale situatie in rust, maar niet onder het spelen.
  • Rechtsonder ziet u bij de conventionele body dat de cantilever keurig naar 20° is gegaan, maar dat intern de werkende onderdelen ten opzichte van elkaar uit het lood zijn gekomen.
  • Linksonder ziet u bij de Lyra-body dat bij de 20°-hoek van de cantilever de magneten, dempers en spoelen juist wel precies recht blijven en dus hun optimale werking kunnen bereiken.

Bovenstaande verhaal geeft ook aan hoe belangrijk het is om de naaldkracht in te stellen zoals de fabrikant heeft voorgeschreven. De persoon die de arm afstelt moet uitermate deskundig zijn en ook met het gehoor kunnen bepalen wanneer de optimale verhouding tussen naaldkracht en VTA wordt bereikt. Het zal duidelijk zijn dat dit bij een Lyra cartridge beter gaat, omdat we dan niet bezig zijn om te proberen een afwijking in het element te compenseren. Ik zeg daarom vaak: een compromis in de audio is geen optimum.
